Prüfmittelüberwachung: Wenn ein abgelaufener Messschieber zum Rückruf wird

Der Anruf kommt an einem Dienstag. Ihr Kunde meldet, dass eine Baugruppe nicht passt – Wellendurchmesser zu groß, außerhalb der Zeichnungsvorgabe. Ärgerlich, aber beherrschbar: Sie holen die Prüfprotokolle, suchen die Charge, prüfen nach. Die Werte sind in Ordnung. Alle. Also greifen Sie zu dem Messmittel, mit dem gemessen wurde – der Bügelmessschraube aus der Zerspanung –, und lassen sie prüfen. Sie misst dreißig Hundertstel zu wenig.

Ab hier wird aus einer Reklamation etwas anderes. Denn die Frage ist nicht mehr, was mit dieser einen Charge ist. Die Frage ist: Seit wann misst das Gerät falsch – und was haben Sie in der Zwischenzeit alles damit freigegeben? Die Antwort steht in der Spalte „letzte Kalibrierung“. Und je länger das Datum her ist, desto größer wird der Kreis der Teile, die Sie zurückholen müssen.

Warum eine abgelaufene Frist mehr kostet als eine Kalibrierung

Ein überfälliges Prüfmittel ist kein Formfehler. Es zieht rückwirkend jede Messung in Zweifel, die seit dem Ablauf damit gemacht wurde – denn niemand kann mehr belegen, ob das Gerät in dieser Zeit noch innerhalb seiner Toleranz war. Die betroffenen Messergebnisse sind damit nicht mehr belastbar, und mit ihnen die Freigaben, die darauf beruhen.

Das ist der eigentliche Hebel: Die Kalibrierfrist ist kein Termin, den man nachholt. Sie ist die Grenze, bis zu der Sie Ihre eigenen Messungen belegen können. Wird sie überschritten, wächst der Schaden mit jedem Tag, den es niemand merkt – nicht weil das Gerät schlagartig schlechter wird, sondern weil der Zeitraum wächst, für den Sie nichts nachweisen können. Die Kalibrierung selbst kostet meist zwei- bis niedrig dreistellig. Drei Monate Produktion nachträglich zu bewerten, kostet ein Vielfaches – und kalibrieren müssen Sie danach trotzdem.

Im Audit begegnet Ihnen dasselbe Thema aus der anderen Richtung: Dort zeigt der Auditor auf die Prüfplakette und fragt, was seitdem damit gemessen wurde. Wie dieser Moment abläuft, beschreiben wir im Grundlagenbeitrag „Warum ein QMS aus Excel Sie das Zertifikat kosten kann„.

Was die Norm tatsächlich verlangt

Kapitel 7.1.5 der ISO 9001:2015 („Ressourcen zur Überwachung und Messung“) ist kürzer, als sein Ruf vermuten lässt. Der erste Teil (7.1.5.1) verlangt, dass Sie die Ressourcen bestimmen und bereitstellen, die für gültige und zuverlässige Messergebnisse nötig sind, dass diese Ressourcen geeignet sind und geeignet bleiben – und dass Sie die Eignung mit dokumentierter Information nachweisen können.

Der zweite Teil (7.1.5.2) betrifft die messtechnische Rückführbarkeit. Wichtig ist die Bedingung davor: Die dort genannten Pflichten gelten, wenn Rückführbarkeit eine Anforderung ist – oder wenn Sie selbst sie als wesentlich für das Vertrauen in Ihre Messergebnisse ansehen. Trifft das zu, muss das Messmittel in festgelegten Abständen oder vor der Anwendung gegen rückführbare Normale kalibriert oder verifiziert werden, es muss so gekennzeichnet sein, dass sich sein Status bestimmen lässt, und es muss vor Einstellungsänderungen, Beschädigung und Verschlechterung geschützt sein. Nicht jedes Messgerät im Betrieb fällt darunter – wo Sie die Grenze ziehen, sollten Sie allerdings begründen können.

Der Satz, den die meisten überlesen, steht am Ende: Stellt sich heraus, dass ein Messmittel für seinen Einsatz ungeeignet war, müssen Sie bestimmen, ob dadurch die Gültigkeit früherer Messergebnisse beeinträchtigt wurde – und soweit erforderlich Maßnahmen einleiten. Genau diese Rückwärtsbewertung ist es, die im Audit teuer wird. Nicht die vergessene Frist an sich, sondern die Tatsache, dass niemand sie bemerkt hat, bevor daraus drei Monate Unklarheit wurden.

Wo die Excel-Liste an ihre Grenze kommt

Fast jeder Betrieb, den wir begleiten, hat ein Prüfmittelregister. Meistens ist es eine ordentlich gepflegte Tabelle: Equipment-Nummer, Bezeichnung, Standort, letzte Kalibrierung, Intervall, nächster Termin. Damit ist die Anforderung „Sie müssen ein Verzeichnis führen“ erfüllt. Das Problem liegt woanders.

• Die Liste ist stumm. Sie kennt die Frist, aber sie meldet sich nicht. Ob sie beachtet wird, hängt daran, dass jemand daran denkt, die Datei zu öffnen – und zwar rechtzeitig, nicht erst in der Woche vor dem Audit.
• Toleranzen werden von Hand gerechnet. Besonders bei prozentualen Angaben geht das oft schief: 1 % vom Sollwert 50 V sind 0,5 V, nicht 1 V. Wer die Grenze zu großzügig ansetzt, trägt ein „erfüllt: ja“ ein, das nicht stimmt. Und dieses „Ja“ ist dann der Nachweis, auf den sich alle verlassen.
• „Nicht bestanden“ bleibt folgenlos. In der Tabelle steht das Ergebnis – aber das Gerät liegt weiter in der Werkstatt und wird weiter benutzt, weil die Zeile niemanden daran hindert.
• Die Kalibrierscheine liegen woanders. Als PDF im Mailpostfach, als Papier im Ordner. Im Audit ist die Frage nie „Haben Sie eine Liste?“, sondern „Zeigen Sie mir den Nachweis zu diesem Gerät.“ Dann beginnt die Sucherei.

Das ist kein Argument gegen Excel. Für eine Handvoll Geräte funktioniert eine Tabelle gut, und sie hat viele Betriebe sicher durch etliche Audits gebracht. Aber ab etwa zwanzig, dreißig Prüfmitteln mit unterschiedlichen Intervallen und mehreren Standorten kippt das Verhältnis: Der Aufwand, die Liste aktuell zu halten, wird größer als der Nutzen, den sie stiftet.

Was ein lebendes Prüfmittelregister anders macht

Der Unterschied liegt nicht in mehr Spalten. Er liegt in drei Prinzipien:

Erstens: Die Frist meldet sich selbst. Nicht Sie fragen das Register ab, sondern das Register meldet, was fällig wird – mit genug Vorlauf, dass Sie einen Kalibriertermin noch organisieren können. Vier Wochen sind hier ein guter Wert: lang genug für einen externen Dienstleister, kurz genug, dass die Meldung nicht zur Gewohnheit wird, die man wegklickt.

Zweitens: Die Bewertung rechnet das System. Sollwert, Messwert und Toleranz reichen – ob das Ergebnis innerhalb der Grenze liegt, ist eine Rechenaufgabe, keine Ermessensfrage. Wenn das System sie übernimmt, verschwindet die häufigste stille Fehlerquelle im ganzen Register.

Drittens: Ein durchgefallenes Gerät verschwindet aus dem Umlauf. „Nicht bestanden“ darf kein Eintrag sein, den man übersehen kann. Es muss den Status des Geräts ändern – sichtbar für alle, die es benutzen würden.

So löst die QVM-Software das

Das Prüfmittelmodul der QVM Audit-Software setzt genau diese drei Punkte um. Jedes Gerät hat seine Stammdaten – Equipment-Nummer, Hersteller, Seriennummer, Abteilung, Prüfkriterium, Kalibriermethode, Intervall in Monaten und, falls extern kalibriert wird, den Dienstleister.

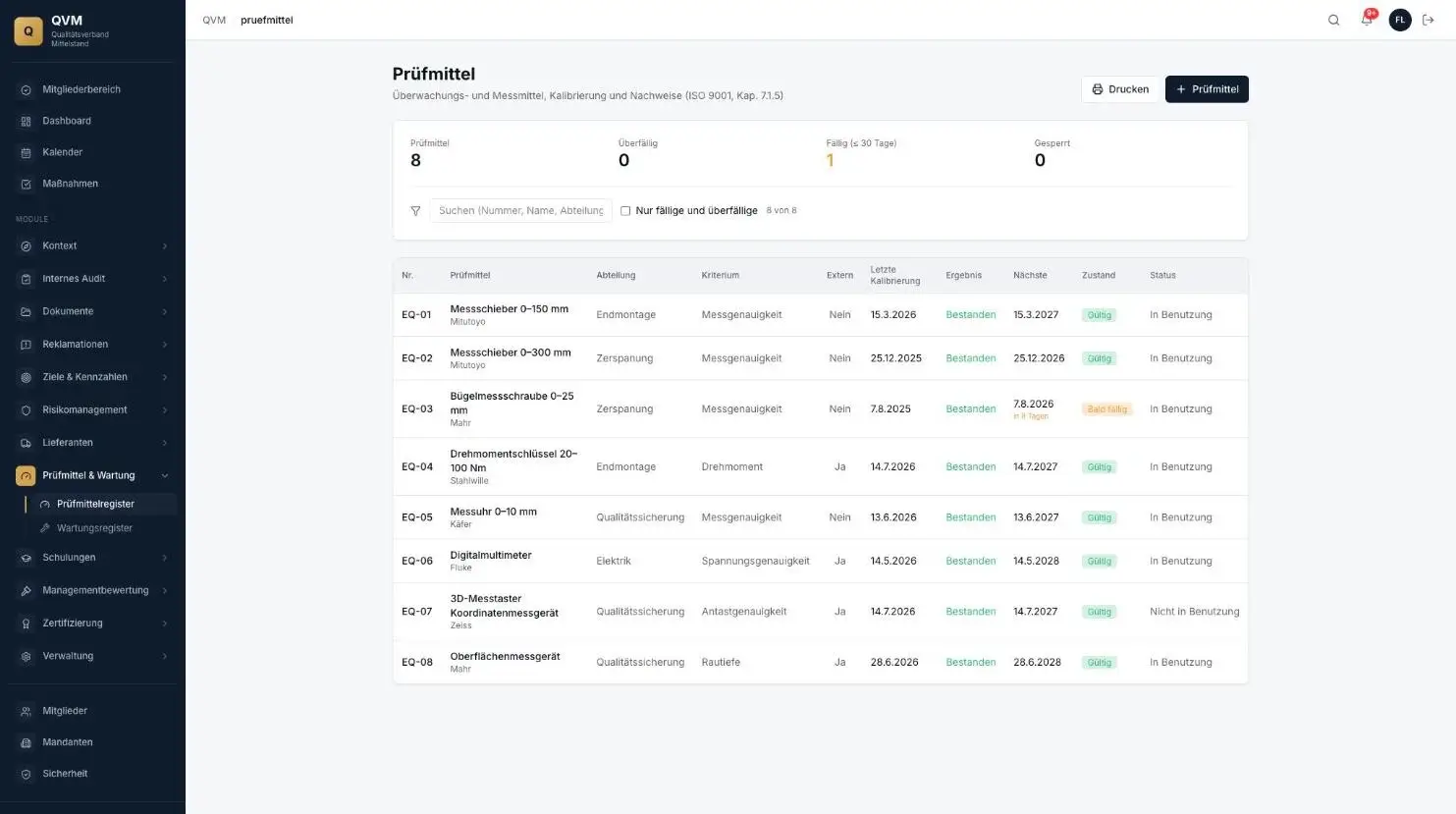

Oben im Register stehen vier Zahlen: wie viele Prüfmittel Sie insgesamt haben, wie viele überfällig sind, wie viele in den nächsten 30 Tagen fällig werden und wie viele gesperrt sind. Das ist die Antwort auf die Frage, die Sie sich vor jedem Audit stellen – und sie steht da, ohne dass jemand etwas zusammensuchen musste. Ist ein Gerät überfällig, erscheint ein Hinweis über der Liste, der auch ausspricht, was das bedeutet: Damit darf nicht gemessen werden.

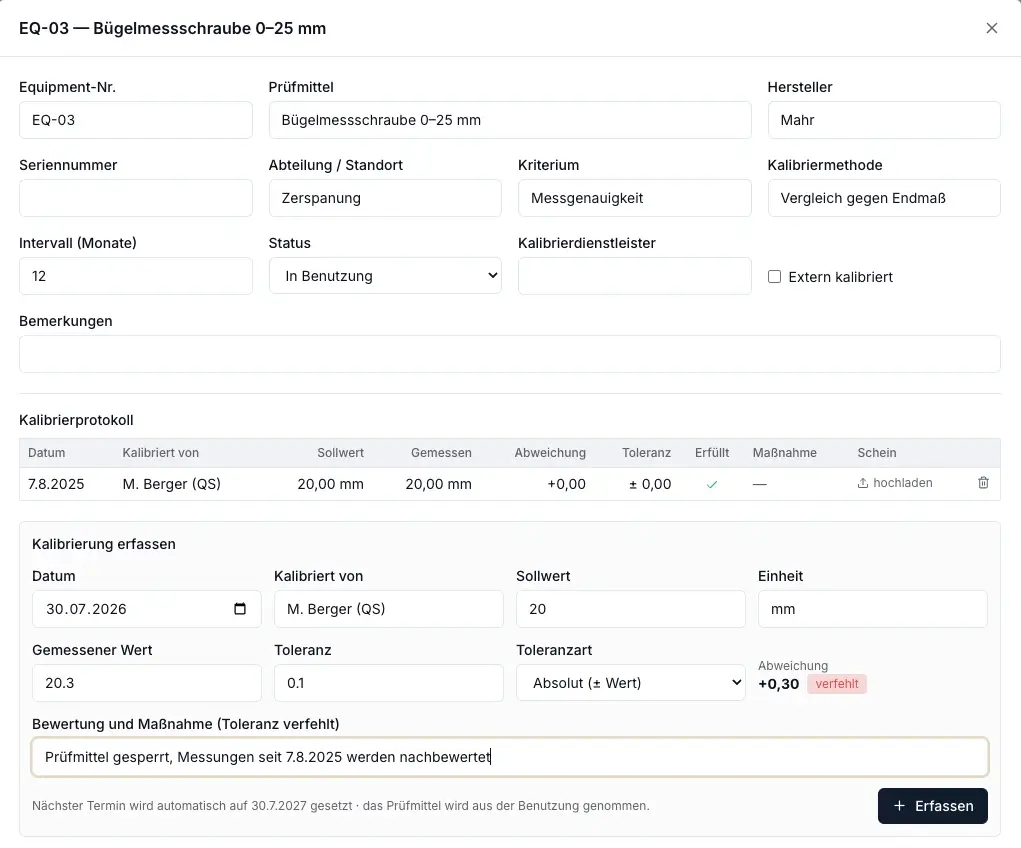

Beim Erfassen einer Kalibrierung tragen Sie Datum, Sollwert, Messwert und Toleranz ein – wahlweise absolut oder prozentual vom Sollwert. Abweichung und Ergebnis rechnet die App live mit, während Sie tippen, und zeigt sofort „erfüllt“ oder „verfehlt“. Bei einer verfehlten Toleranz fragt sie zusätzlich nach Ihrer Bewertung und der Maßnahme – also nach genau der Rückwärtsbetrachtung, die die Norm an dieser Stelle verlangt. Danach nimmt sie das Gerät automatisch aus der Benutzung. Bei bestandener Kalibrierung schreibt sie den nächsten Termin anhand des Intervalls fort; Sie müssen kein Datum weiterrechnen.

Den Kalibrierschein hängen Sie direkt an den jeweiligen Eintrag im Kalibrierprotokoll. Damit endet die Suche im Audit bei dem Gerät, nach dem gefragt wurde. Und wenn der Auditor doch lieber Papier möchte: Ein Klick auf „Drucken“ erzeugt das vollständige Prüfmittelregister als Übersicht, mit Verweis auf Kapitel 7.1.5.

Fazit

Prüfmittelüberwachung ist kein kompliziertes Thema. Sie besteht aus wenigen Anforderungen, die jeder Betrieb versteht. Sie geht trotzdem regelmäßig schief – nicht aus Nachlässigkeit, sondern weil eine Tabelle Fristen kennt, aber nicht meldet, und weil eine handgerechnete Toleranz ein „erfüllt“ erzeugen kann, das keines ist. Wer diese beiden Punkte automatisiert, hat den größten Teil des Risikos aus dem Thema genommen.

Wo Kapitel 7.1.5 in der Gesamtstruktur der Norm steht und wie es mit den übrigen Anforderungen zusammenhängt, zeigt „ISO 9001 einfach erklärt„. Wenn Sie wissen möchten, wie Ihr Prüfmittelregister heute dasteht, schauen wir es uns gemeinsam an: In einem kostenlosen Erstgespräch gehen wir Ihre Fristen durch und zeigen Ihnen an der QVM Audit-Software, wie viel davon das System für Sie übernimmt.

Dieser Beitrag beschreibt allgemeine Anforderungen der ISO 9001:2015 und dient der Orientierung. Er ersetzt keine individuelle Zertifizierungs- oder Rechtsberatung.
